Iniziò tutto con l’idea di sostituire il router dell’ISP con uno più funzionale, poi qualche piccolo aggiornamento ad access point e switch e adesso è il momento di dare un look più professionale a tutta la rete.


La descrizione dettagliata del perchè, come e quando è presente nella versione inglese dell’articolo: Network home lab.


A partire dal progetto, otimizzando il consumo dei materiali a disposizione, ho ristrutturato il cuore della rete domestica dandogli un look più professionale.

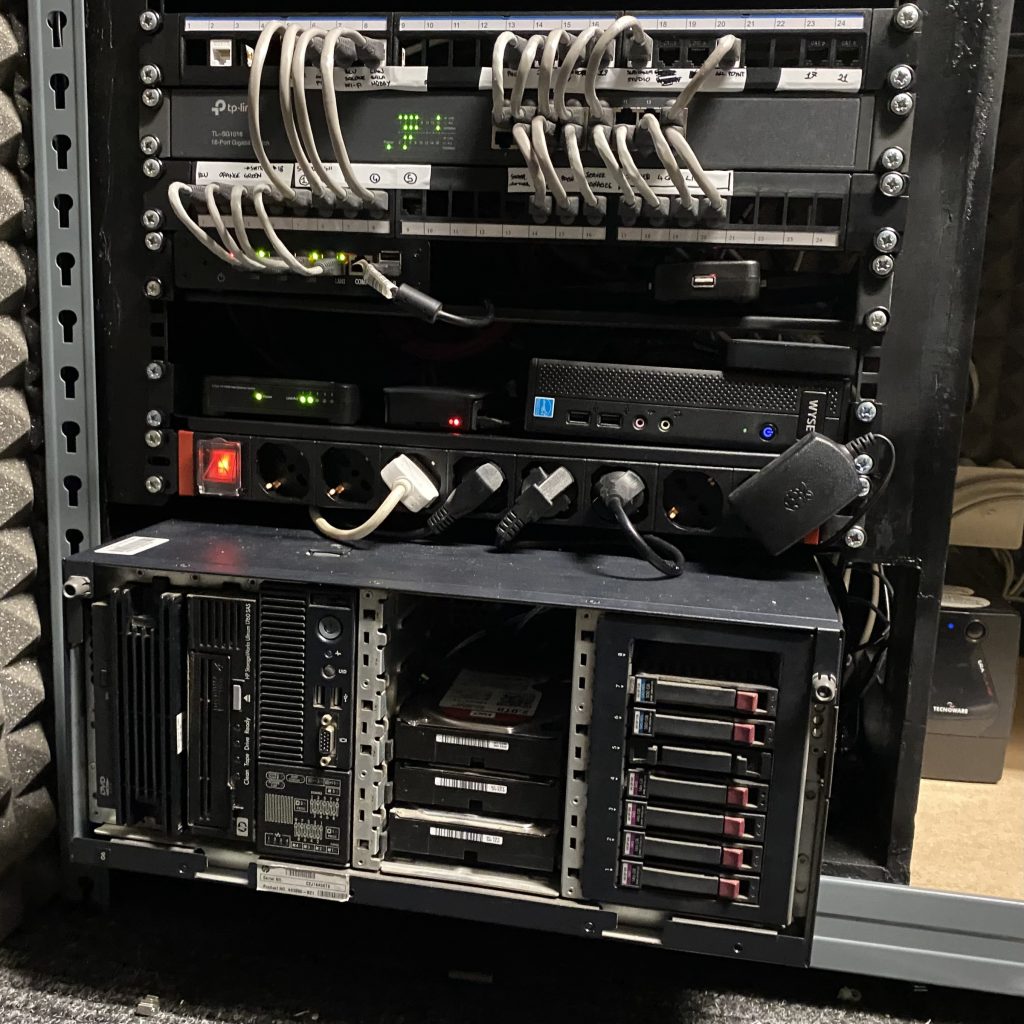

Una struttura completamente personalizzata per includere un vecchio server da 4U, due patch panel, due switch ethernet (quello PoE deve arrivare ancora) e diversi altri accessori. Creata a partire da alcuni pannelli di legno e due vecchie guide per le strutture standardizzate da rack da 19″ con una spesa veramente ridotta.

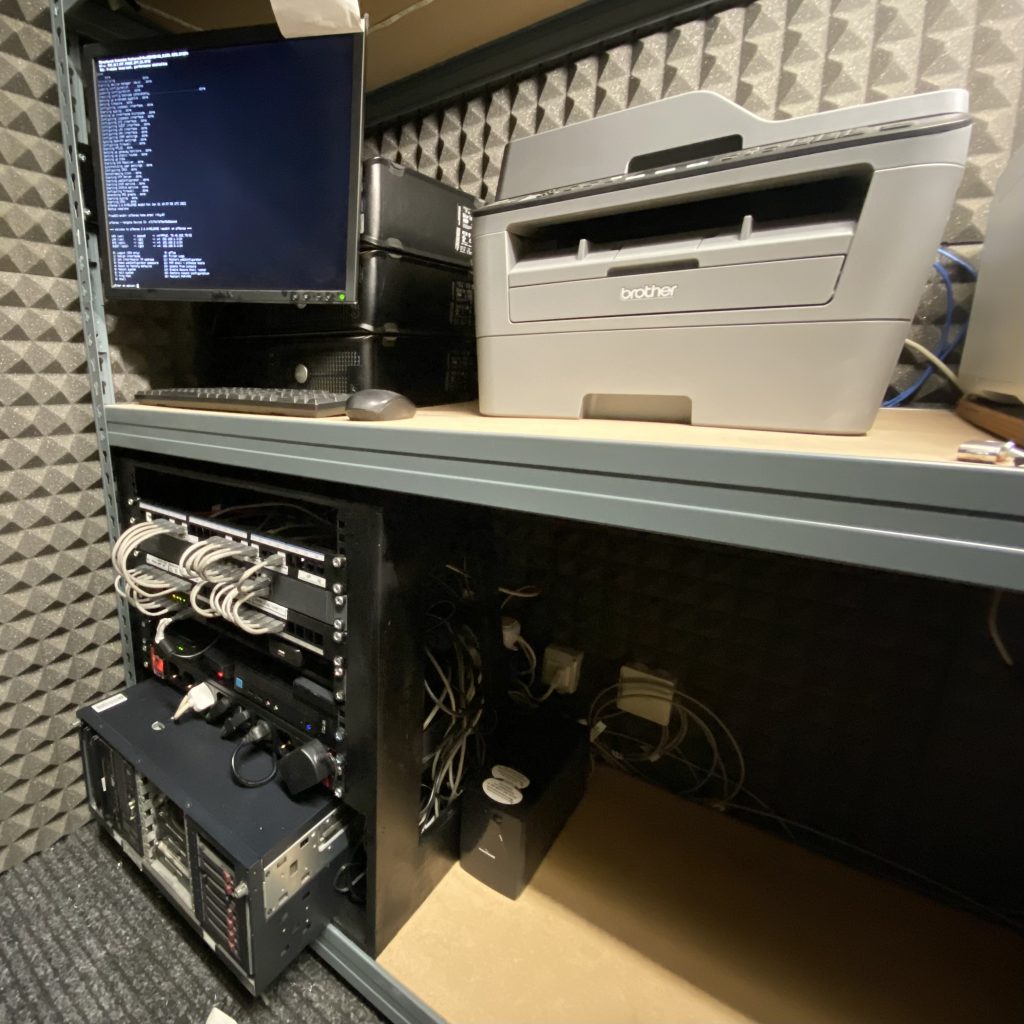

Server LAN
Server LAN

Sono presenti anche dei mini computer dove girano diversi servizi per la rete locale. Dopo la pandemia è possibile trovare molti mini pc ad un costo irrisorio che permettono di avere sufficiente potenza di calcolo con un basso consumo di energia elettrica. Cercando nel mercato dell’usato il prezzo è veramente competitivo tanto da andare a sostituire tutti i miniprocessori come Raspberry Pi che invece presentano dei costi cresciuti esponenzialmente.

Chiaramente non poteva mancare un hardware dedicato all’installazione di un firewall personalizzato con pfSense per includere anche una sottorete per gli ospiti nonché una DMZ e tante altre funzionalità personalizzate.

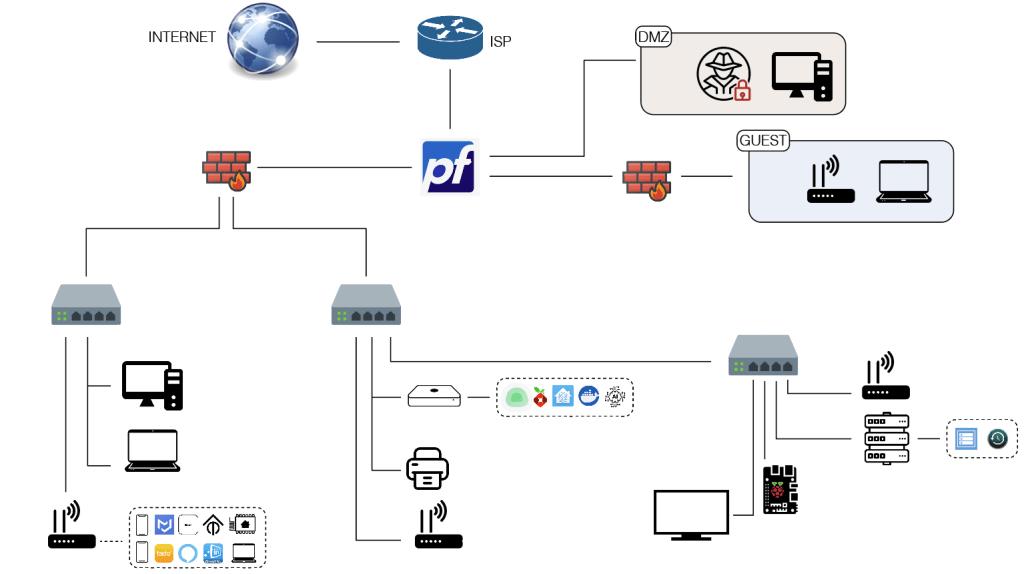

pfSense is placed between the internet connection and all the local devices. Restricted access is configured for DMZ and GUEST networks. The main LAN is driven from two main backbones leading wired connection to all the devices. Several access points guarantee also wireless connections for both LAN and GUEST networks.
pfSense si trova tra la connesione internet e i servizi in locale. Per la DMZ e la rete GUEST è configurato un accesso limitato. La rete LAN principale parte da due dorsali cablate che portano il segnale a tutti i dispositivi anche sfruttando diversi access point. Nel network locale sono presenti diversi servizi come un server DNS, uptime monitor, backup in rete con time-machine e altri servizi per la domotica.
